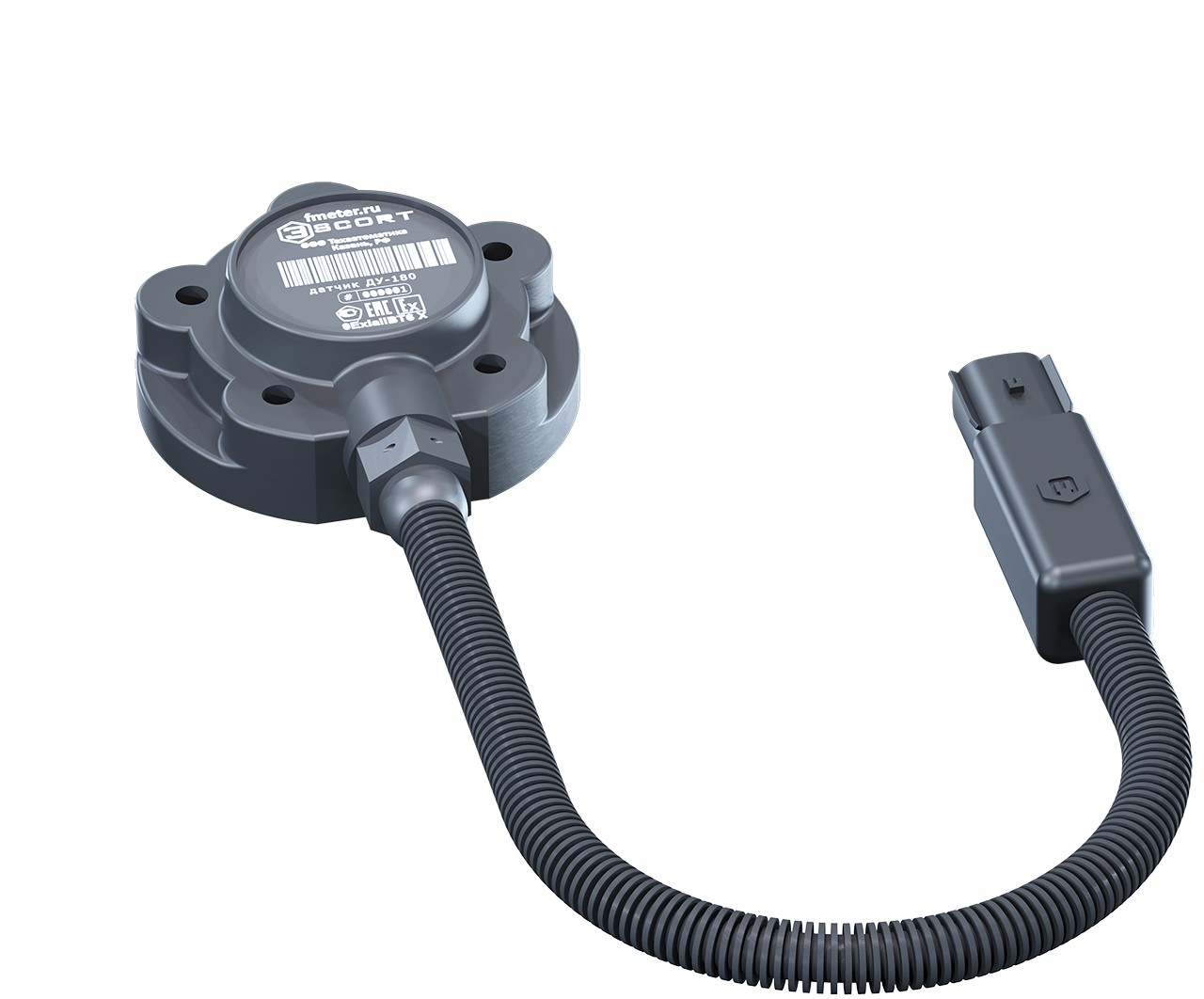

Датчик угла наклона Эскорт ДУ-180

ДУ-180 - это измерительное устройство, обеспечивающее непрерывный контроль за состоянием изменения угла наклона относительно горизонтальной оси.

Датчик угла наклона позволяет передавать информацию в виде цифрового и аналогового сигнала. В зависимости от выбранного режима данные об изменении угла отклонения контролируемого механизма формируются по интерфейсу RS-485, в виде частотного сигнала или переключения дискретных выходов.

Датчик угла наклона Эскорт ДУ-180

Кейсы применения датчика угла наклона «Эскорт ДУ-180»

Контроль работы экскаватора

Контроль работы экскаватора

Датчик угла наклона «Эскорт ДУ-180» устанавливается на стрелу экскаватора и передает информацию на блок мониторинга о своем состоянии только тогда, когда непосредственно происходят манипуляции с ковшом, определяя общее количество произведенных манипуляций, продолжительность работ, время стоянок, а также сведения о первом и последнем включении ковша.

Таким образом, вы всегда будете знать точный объем выполненных работ.

Контроль работы автокрана

Контроль работы автокрана

Датчик угла наклона «Эскорт ДУ-180» устанавливается на подъемную стрелу крана, передавая на блок мониторинга информацию о начале и окончании подъема стрелы, количестве подъемов, продолжительности выполняемых работ.

Контроль работы самосвала

Контроль работы самосвала

Датчик угла наклона «Эскорт ДУ-180» устанавливается на подъемную платформу, передавая на блок мониторинга информацию о каждом опрокидывании кузова, а именно: время начала и окончания подъема, количество и продолжительность выгрузок.

Контроль работы мусоровоза

Контроль работы мусоровоза

Датчик угла наклона «Эскорт ДУ-180» устанавливается на подъемный механизм техники и при каждом захвате и опрокидывании бака передает информацию о количестве собранных контейнеров и затраченном времени на работу, благодаря чему вы сможете оценить качество выполняемых работ и предотвратить выход машины за пределы заданной рабочей зоны.

Контроль работы снегоуборочной техники и грейдера

Контроль работы снегоуборочной техники / грейдера

Датчик угла наклона «Эскорт ДУ-180» устанавливается на раму переднего отвала снегоуборочной машины и с помощью специально разработанного режима «Отвал» определяет с поднятым или опущенным отвалом двигалась техника.

Принцип работы датчика угла наклона «Эскорт ДУ-180» на грейдерах точно такой же, как и на снегоуборочных машинах. С помощью установленной системы вы всегда будете знать где, когда и сколько работала техника.

Контроль сбора урожая

Контроль сбора урожая

Установленный на жатку уборочного комбайна датчик угла наклона «Эскорт ДУ-180» информирует о высоте подъема жатки, благодаря чему вы всегда будете знать точный объем выполненных работ.

Технические характеристики

Количество осей измерения 3
Диапазон измерения, ° 0…180
Погрешность измерения, ° ±1
Диапазон напряжения питания, В 9…36
Потребляемый ток, не более, mA 8
Степень защиты IP69S
Рабочая температура, °С -60…+85
Температурная нелинейность, %/°C ±0.1
Тип выходного сигнала, аналоговый дискретный (замыкание на массу)
Тип выходного сигнала, цифровой RS-485
Тип выходного сигнала, частотный 300…480 Гц
Возможность работы в режиме «master – slave» имеется

free shipping

Бесплатная доставка во все регионы России

free shipping

Техническая поддержка 24/7

Развернуть

Датчик угла наклона ДУ-180 – измеритель, призванный реагировать на изменение угла наклона поверхности относительно горизонтальной плоскости. Прибор фиксирует смену положения оборудования и преобразует эти данные в аналоговый или цифровой сигнал для передачи.

Область применения датчика угла наклона «Эскорт ДУ-180»

Датчик предназначен для работы на стационарных и подвижных объектах, навесном оборудовании, где части меняют угол наклона относительно друг друга. Стоит купить датчик наклона ДУ-180 для применения на:

  • снегоуборочной технике;
  • комбайнах;
  • самосвалах;
  • экскаваторах;
  • кранах;
  • мусоровозах.

Приспособления обеспечивают контроль и мониторинг времени и объема работы техники. Результаты работы прибора проявляются в течение 30 дней, а полная окупаемость наступает уже на 3-й месяц.

Из технических характеристик датчика угла наклона «Эскорт ДУ-180» следует отметить:

датчик работает с 3 осями измерения в диапазоне до 180 градусов. Прибор защищен от перепадов напряжения в системе, от высоких и низких температур. Разработчикам компании «Эскорт» (Казань) удалось добиться высокой точности прибора. Максимальное отклонение составляет не более 1 градуса.

Режимы работы датчика угла наклона «Эскорт ДУ-180»

Датчик Эскорт ДУ-180 передает значения текущего угла или скоса в виде частотного сигнала, переключения сухих контактов или по интерфейсу RS-485. Для управления мониторингом предусмотрено 5 режимов:

  • 1 – переключение сухих контактов;
  • 2 – отслеживание прохождения углов сработки;
  • 3 – непрерывное формирование частоты, отражающей угол отклонения;
  • «Отвал» – для снегоуборочной техники;
  • «Ковш» – для экскаваторов.
