Aplicación del sensor Escort DGV-200 para controlar la profundidad de siembra y tratamiento del suelo
País: Rusia, Distrito federal del Lejano Oriente
Industria: agricultura
Año: 2018
Cliente: Integrador
Tareas
El integrador tenía por objeto encontrar una solución que permitiera al sistema de monitoreo de transporte (SMT) realizar el control de calidad de labranza remotamente: la profundidad del arado, del cultivo y de la siembra.
Además, se requiereía detectar oportunamente las zonas tratadas con incumplimientos de los requisitos y tomar medidas necesarias para eliminarlos, lo que en el futuro ayudará a evitar gastos excesivos de semillas, fertilizantes, combustibles y lubricantes, costos de horas extraordinarias del personal y, por lo tanto, ahorrará el presupuesto de la empresa.
Pecularidades de operaciones de vehículos especiales
Uno de los factores importantes para obtener una buena cosecha es la calidad de labores realizados. Por ejemplo, es imprescindible revisar la profundidad de siembra, ya que diferentes cultivos, dependiendo de las características biológicas, requieren de diferentes profundidades. El cultivo del suelo también desempeña un papel crucial: desmenuzamiento de terrones, aflojamiento y mezcla parcial, así como la eliminación completa de las malezas y la nivelación del terreno. También es importante la pulverización de fertilizantes nitrogenados líquidos - según la tecnología se deben aplicarlos a una profundidad de 15 a 20 cm. En caso de desviación de la norma, se pierde la efectividad del tratamiento del suelo.
Por lo tanto, para un cumplimiento exhaustivo de las normas de labranza, se recomienda equipar el vehículo con un sensor ultrasónico de proximidad especial, que le permitirá medir la distancia desde la plataforma de siembra hasta el suelo.
Solución

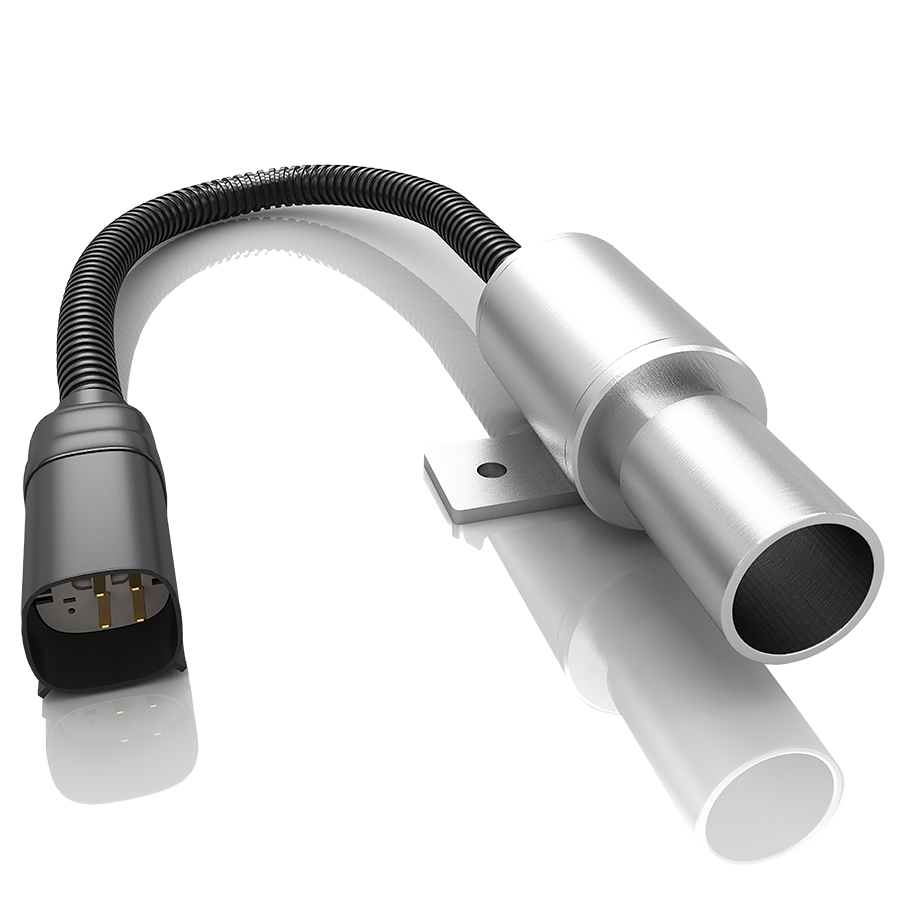

Para realizar las tareas, el integrador decidió equipar los vehículos con SMT con un sensor ultrasónico de proximidad Escort DGV-200, que mediante una señal ultrasónica permite determinar la distancia exacta al objeto, controlando así la profundidad para una plantación uniforme (cuanto más baja es la plataforma del complejo de siembra, menor es la profundidad), distribución de fertilizantes.
Ejemplo de instalación y funcionamiento del equipo
Dos sensores ultrasónicos de distancia ("A", Foto 1) están montados en las partes derecha e izquierda de la sembradora.
Los sensores están configurados para medir las profundidades requeridas según los requisitos de las tecnologías de labranza. El cable de señal de los sensores, a través de una salida de tractor adicional, está conectado al controlador de a bordo, que está instalado en el vehículo remolcador.
Ejemplo de visualización de la información en un sistema de monitoreo
Pantalla de software AutoGRAPH 5
La ventana "1":
- es el track para procesar el campo seleccionado, con una indicación de color de la profundidad de tratamiento del suelo: verde - bueno, amarillo - dentro del rango aceptable, negro - fuera de los límites especificados o sembradora está en posición de transportación
Ventana "2":
- A - gráfico de velocidad
- Б (В) - el corredor sombreado de la profundidad del tratamiento permitido
- В (С) - gráfico de profundidad (puede seguir visualmente si cae en el corredor B). Lanza hacia arriba significa que la sembradora se levanta durante los turnos
- Г (D) - gráfico de consumo de combustible
Ventana "3":
- indicadores actuales de velocidad, combustible y profundidad de tratamiento del suelo
Al configurar el identificador, se muestran la marca y el número de sembradora, se establece automáticamente la anchura de la herramienta de operación para calcular el área de labranza.
El software muestra todos los parámetros principales de la operación: tiempo, lugar, velocidad, consumo de combustible, profundización de la herramienta de operación de la sembradora.
Resultado
Después de la instalación de un sensor de proximidad adicional Escort DGV-200 en vehículos con SMT durante el procesamiento real (cultivo con una profundidad de 15 cm), se midió la profundidad del tratamiento en el campo. Las mediciones coincidieron con las lecturas del software, y la profundidad del cultivador Salford tuvo que ser regulada adicionalmente. El sensor ultrasónico de proximidad Escort DGV-200 ha demostrado ser un dispositivo de medición efectivo y preciso, que permite un buen nivel para controlar la calidad de siembra, labranza.
Como resultado de su aplicación, se resolvieron los problemas de uniformidad de la profundidad de siembra, la distribución de fertilizantes nitrogenados, disminuyó la cantidad de las zonas tratadas con incumplimientos, por lo que la empresa completó su labor dentro de los plazos y sin costos adicionales.
