Новая разработка от ГК Эскорт!

Представляем Вам наш новый продукт – беспроводной датчик нагрузки на ось eCargosens Air, работающий по инновационной технологии Bluethooth 5.0 Long Range* !

*Данная технология передачи позволяет существенно увеличить дальность и стабильность передачи данных даже на самых длинных полуприцепах.

Датчик нагрузки на ось необходим для фиксации нагрузки на автомобиль, что весьма актуально в настоящее время, ведь с каждым годом происходит ужесточение мер за соблюдением веса грузов и внедряется автоматический контроль нагрузки по осям на федеральных и региональных трассах и в зависимости от превышения допустимого веса размер штрафа может доходить до 500 тыс.руб.

Совместно с кабинным блоком датчик нагрузки на ось образует
единую систему eCargosens

Датчики, установленные в пневматические контуры подвески непрерывно измеряют давление в них при загрузке или разгрузке транспортного средства. Показания давления пересчитываются в килограммы согласно тарировочной таблицы, которую можно сохранить в каждом отдельном датчике. Альтернативно можно настроить передачу давления, а таблицу применять на сервере мониторинговой платформы.

Данные датчиков передаются по беспроводному каналу Bluetooth 5.0 Long Range на кабинный блок eCargosens DS для дальнейшей отправки рассчитанной нагрузки в:

• ГЛОНАСС систему мониторинга
• Мобильное приложение водителя
• Индикатор

Какие задачи решает данная система?

Помимо основной функции – определения нагрузки на ось система также решает следующие задачи:

• Позволяет контролировать износ транспортного средства;
• Исключает штрафы за перегруз;
• Обеспечивает безопасность при перевозке грузов.

При неправильном распределении груза т.е. при его неравномерном распределении по всем осям, полуприцеп ТС при маневрах на дороге может повести себя непредвиденным образом, что в конечном итоге может стать причиной ДТП.

Преимущества системы eCargosens:

• Отсутствие проводов существенно облегчает процесс интеграции и дальнейшей эксплуатации системы
• Инновационная технология передачи данных - Bluetooth 5.0 Long Range
• Управление системой при помощи удобного мобильного приложения: отображение нагрузки по осям на любом мобильном устройстве

Что необходимо для успешной установки?

Установка системы eCargosens требует предварительной подготовки:

1. Необходимо изучить устройство системы контуров транспортного средства, чтобы понимать, сколько потребуется датчиков
2. Замерить диаметр трубок пневматических контуров, чтобы заранее подобрать и приобрести фиттинги, которые потребуются для установки датчиков. В комплекте с датчиком поставляются фиттинги стандартных диаметров, однако в некоторых случаях они могут не подойти. Попытки же собрать комплект на все случаи приведут к удорожанию датчика
3. Установку желательно производить в боксе, т.к. при установке потребуется наличие ямы или эстакады
4. Необходимо иметь доступ к автомобильным весам, т.к. тарировка датчиков проводится путем взвешивания каждой оси тягача и полуприцепа несколько раз: пустым и заполненным
5. Наличие паспорта ТС; для расчета массы передней оси тягача, на которую не устанавливается датчик, необходимо знать расстояние между центрами передней и задней оси и между центром передней оси и прицепного устройства; для формулы расчета так же можно использовать значения массы осей тягача без подсоединенного полуприцепа

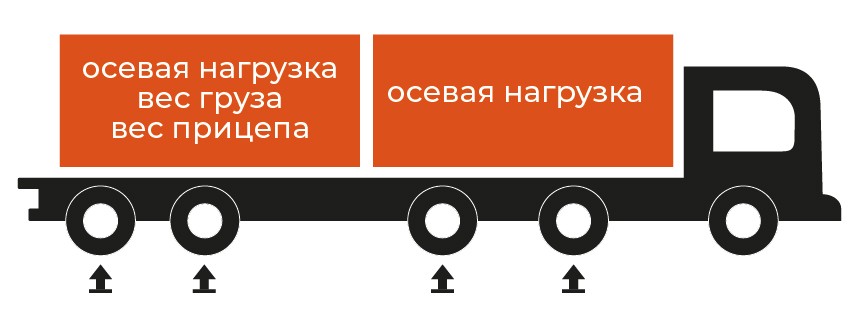

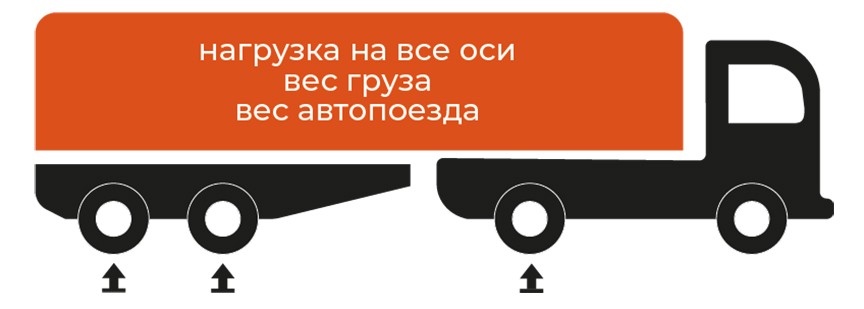

3 или 4 датчика

1 или 2 датчика

1 - 4 датчика

Для чего нужен кабинный блок?

Большинство терминалов на момент публикации данного материала не оснащены Bluetooth 5.0 Long Range, который дает более стабильную связь с датчиками. Также большинство мобильных телефонов (телефон необходим для настройки всей системы) также не оснащены пятой версией Bluetooth, поэтому настройка датчиков давления производится через кабинный блок. Подключение к самому кабинному блоку реализовано с помощью Bluetooth 4.0

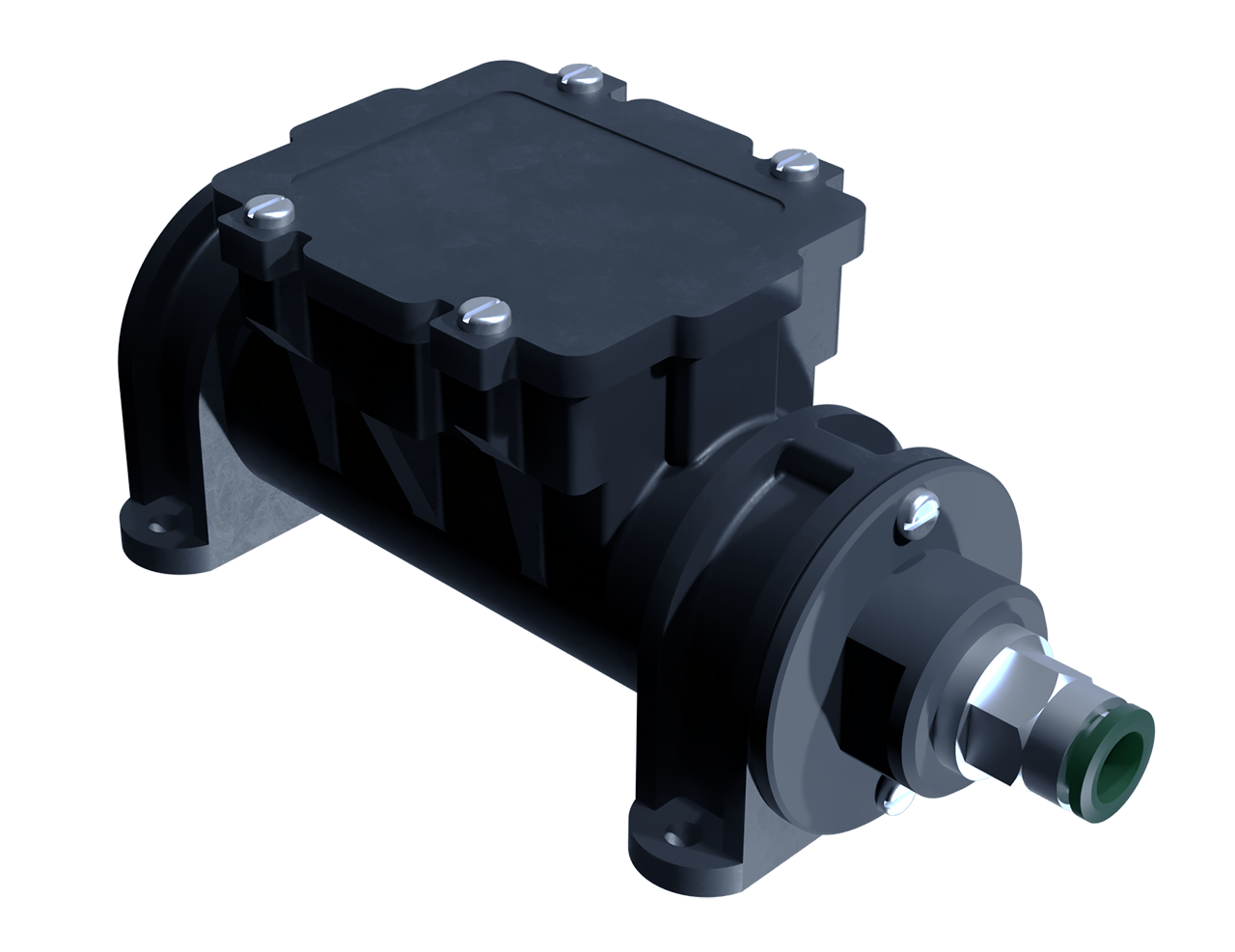

Беспроводной датчик нагрузки на ось eCargosens Air

Кабинный блок
eCargosens DS

С техническими характеристиками можно ознакомиться
на странице продукта .
