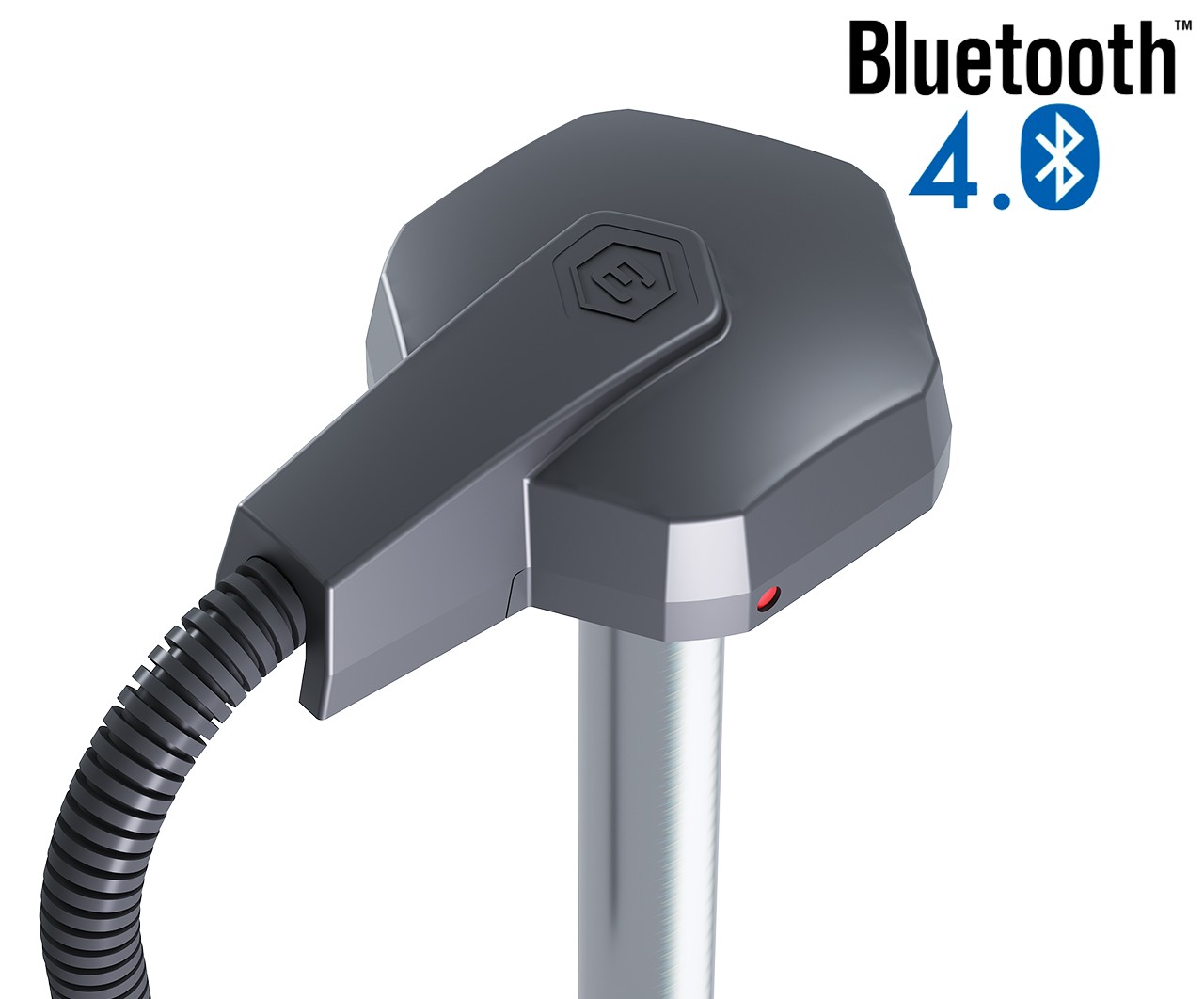

Датчик уровня топлива Эскорт ТД-150 BLE

Проверенный временем датчик в новом корпусе с возможностью настройки и передачи данных по технологии Bluetooth Low Energy ( BLE)

«Эскорт ТД-150 BLE» – это высокоточный емкостной датчик уровня топлива (ДУТ), который используется для контроля за расходом, заправками, сливами и хищениями топлива на всех видах транспортных средств, а также стационарных емкостях.

Преимущества датчика ТД-150 BLE

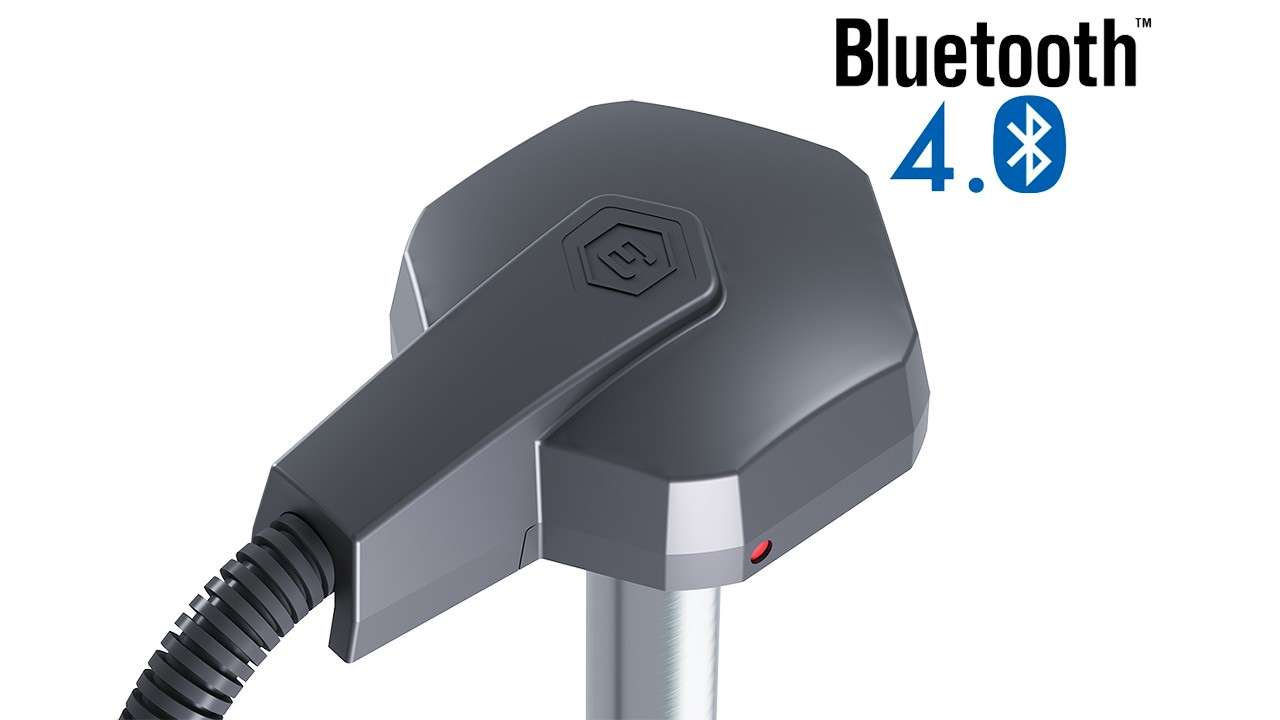

Эскорт ТД-150 BLE
  • Помимо цифрового, частотного и аналогового выходных сигналов в данный датчик добавлен и BLE-режим.
  • Имеет сертификат взрывозащиты OExiallBT6 X, сертификат СЕ и E-Mark, сертификат Таможенного Союза, сертификат соответствия ГОСТ-Р, сертификат средств измерений.
  • Появилась возможность настройки и получения данных через мобильное приложение.
  • Новый корпус

Дополнительный защитный кожух из стеклонаполненного полимамида обеспечивает еще большую степень сопротивления к внешним механическим воздействиям и дискредитации системы.

Прочие преимущества

  • Измерительная часть датчика может быть легко адаптирована под любую глубину бака.
  • Датчик контроля топлива просто настраивается и отлично взаимодействует с системами мониторинга любых производителей.
  • Гальваническая развязка по всему корпусу датчика.
  • Контроль размыкания разъема и/или обрыва кабеля.
  • Расширенный диапазон аналогового сигнала от 0,2 до 9 В.
  • Рабочий диапазон температуры от -60/+85 °С

* Датчик не имеет встроенного источника питания

Кейсы применения

мониторинг транспортировки топлива

Мониторинг транспортировки топлива с датчиками ТД-500 и ДУ-180

Рассказываем о проблемах, которые возникают при транспортировке топлива и опыте их решение с помощью датчиков Эскорт.

кейсы применения

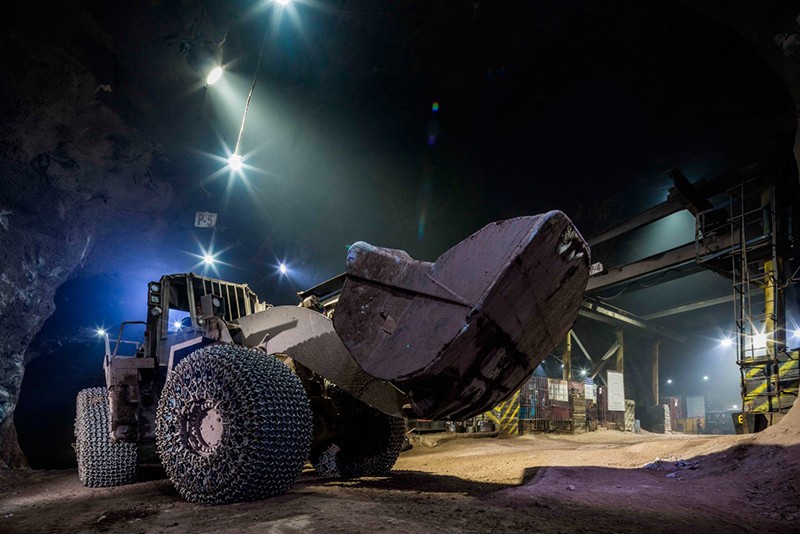

Контроль расхода топлива на спецтехнике в горнодобывающей промышленности

Контроль расхода топлива на спецтехнике в горнодобывающей промышленности

Как бороться с хищением топлива на горнодобывающей технике в шахтах. Опыт применения датчиков уровня топлива Эскорт ТД-150.

кейсы применения
Решения для мониторинга транспорта и контроля уровня топлива

Решения для мониторинга транспорта и контроля уровня топлива

Обзор возможностей современных систем мониторинга транспорта, советы по выбору оборудования и компании-интегратора.

кейсы применения

Технические характеристики

Напряжение питания 7 … 80 В*¹
Потребляемый ток, не более 1 30 мА
Погрешность измерения в рабочей области не более 1%
Режимы работы цифровой, частотный, аналоговый
Цифровой режим: проводной
- интерфейс
- протокол обмена данными
- скорость обмена данными
- диапазон выходного сигнала LLS

RS-485
LLS
19200
bps 0 … 4095 ед.
Цифровой режим: беспроводной (для исп. ТД.150012.000-01**)
- интерфейс
- протокол обмена данными

Bluetooth LE (BLE)**
Эскорт BLE**
Частотный режим:
- диапазон выходного сигнала

300 … 4395 Гц
Аналоговый режим:
- диапазон выходного сигнала

0,2 … 9 В*²
Чувствительность приёмника / мощность передатчика -96 дБм** / 4 дБм**
Диапазон рабочих частот (BLE) 2,402-2,480 ГГц**
Степень защиты оболочки по ГОСТ 14254 IP67
Защита от поражения электрическим током по ГОСТ 12.2.007.0 класс III
Вид взрывозащиты Вид взрывозащиты искробезопасная электрическая цепь уровня «iа»
Маркировка взрывозащиты 0Ex iа IIВ Т6 Х
Рабочая взрывоопасная смесь по ГОСТ Р МЭК 60079-20-1-2011 категории IIA, IIB
Взрывоопасные зоны по ГОСТ IEC 60079-10-1- 2011 0; 1 и 2
Условия эксплуатации:
- температуры окружающей среды
- предельная температура окружающей среды
- атмосферное давление

- 45 … + 50 °С
- 60 … + 85 °С
  84 … 106,7 кПа
Габаритные размеры, не более мм 80х80х(L+21) мм, где L – длина измерителя в мм
Условная длина измерителя указана на этикетке (вклеена в паспорт)
Масса, не более кг 0,35 + 0,4хL, где L – длина измерителя в метрах

*1 - для соблюдения сертификата соответствия №ТС RU CRU.МЮ62.В.00110/18 №0574797 напряжение питания не должно превышать 40В.
*2 При подключении резисторов в цепь питания диапазон выходного сигнала может существенно отличаться.
** - применяется для исполнения ТД.150012.000-01.
